Ленточный фундамент и вязка арматуры

На фото опалубка ленточного фундамента

На фото опалубка ленточного фундамента

При строительстве или закладке дома, наступает момент, когда потребуется вязка каркасов из арматуры, если вы, конечно, не строите блочный дом. Можно заказать уже готовые изделия из арматуры на любом предприятии, но фундамент обойдётся на 5-10% дороже.

Не все застройщики могут себе это позволить. Нужно знать какую арматуру использовать, и как правильно связать каркас для усиления своего фундамента. И здесь возникает куча вопросов.

Как правильно сделать усиление углов, где нужно проложить дополнительное усиление, а где нет? Вопрос лучше всего решить заранее, потому, что от качества арматуры и способа её монтирования, зависит долговечность всей конструкции. Рассмотрим детально, где и что вязать при обустройстве мелко заглубленного ленточного фундамента.

Сварка или вязка

Правильное армирование ленточного фундамента

Правильное армирование ленточного фундамента

На первоначальном этапе закладки усиливающих элементов, в данном случае арматуры, можно воспользоваться сварочным аппаратом. При возведении предварительного каркаса, скелета армо пояса.

Это существенно ускорит монтажные работы. Сварка проводится при помощи сварочного оборудования на малых токах, до 150 ампер, методом прихватки.

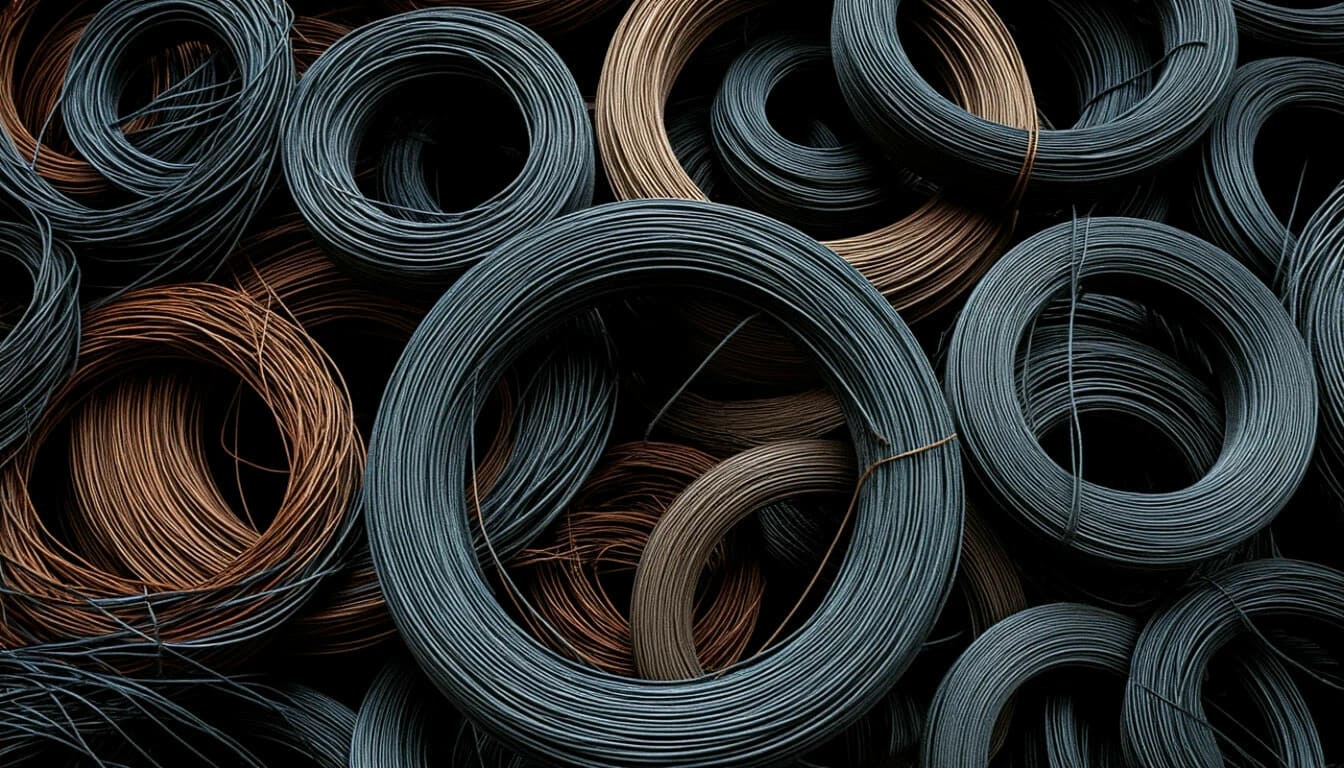

Поле установки направляющих, так называемых троллей, проводят полную вязку стыков арматуры с помощью вязальной проволоки. Ручным или механическим способом.

Важно: Весь монтаж проводить с помощью электросварки не рекомендуется. В связи с хрупкостью стыков, а также преждевременной коррозии арматуры, сварочного шва.

Сталь Класса А-3 имеет два ребра жёсткости, во время монтажа с помощью сварки, есть вероятность их повредить (расплавить). Тем самым ухудшив несущие способности сечения арматуры, например, диаметр 12 мм., по техническим характеристикам станет работать в бетоне, как арматура 10 мм. Такого допускать категорически нельзя.

Экономии от сварки мало, а опыт показывает, сварочные работы при изготовлении конструкций из арматуры, для любых, не только ленточных фундаментов, не оправдано. Можно сказать рискованно. Нельзя рисковать несущими параметрами фундамента, ускоряя сроки сдачи объекта или облегчая себе работу.

Применение электроинструмента

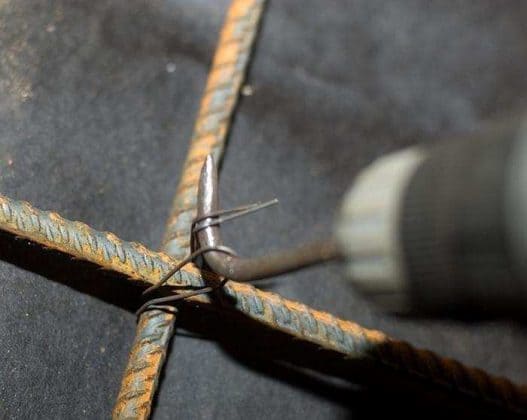

Самодельный крюк для вязки арматуры при помощи шуруповерта

Самодельный крюк для вязки арматуры при помощи шуруповерта

Скорость работ при вязке арматуры для ленточного фундамента можно увеличить с помощью специальных вязальных машинок. Вязать ими довольно удобно. Понадобится проволока 1,0-0,8 мм., например и пистолет для вязки арматуры DZ-04-A01 аккумуляторного типа.

Связать один стык арматуры таким прибором можно за 2 секунды, зарядки хватает на 440-450 стыков, заряжается аккумулятор не более 30 минут.

Читайте:
Армирование фундаментов с помощью композитной арматуры

Быстро и практично при условии больших объёмов вязки, хотя можно такое оборудование применить у себя, взяв его в аренду. Вязка арматуры такой машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно сделать любой ленточный фундамент. Быстрота и качество здесь шагают рядом.

Стандарт не правило

Фото пространственного каркаса

Фото пространственного каркаса

При обустройстве фундамента ленточного типа, из арматуры вяжут пространственный каркас. Под закладку фундамента для небольшого одноэтажного дома (сечение небольшого основания 600*400 мм.) стандартные параметры такие:

  • Арматура 12-14 мм, применяется на горизонтальные несущие направляющие.
  • Прутья тоньше по диаметру 8-12 мм., вязать следует перпендикулярными поперечинами, так как она не несёт больших динамических нагрузок.
  • Шаг и расстояние между поперечинами должно соответствовать нагрузкам, но не менее 200 мм., на 200, и не более 500 на 500. Обычно это расстояние выдерживают со значением 300*400*400 мм., между осями. Где 300 показатель длины.

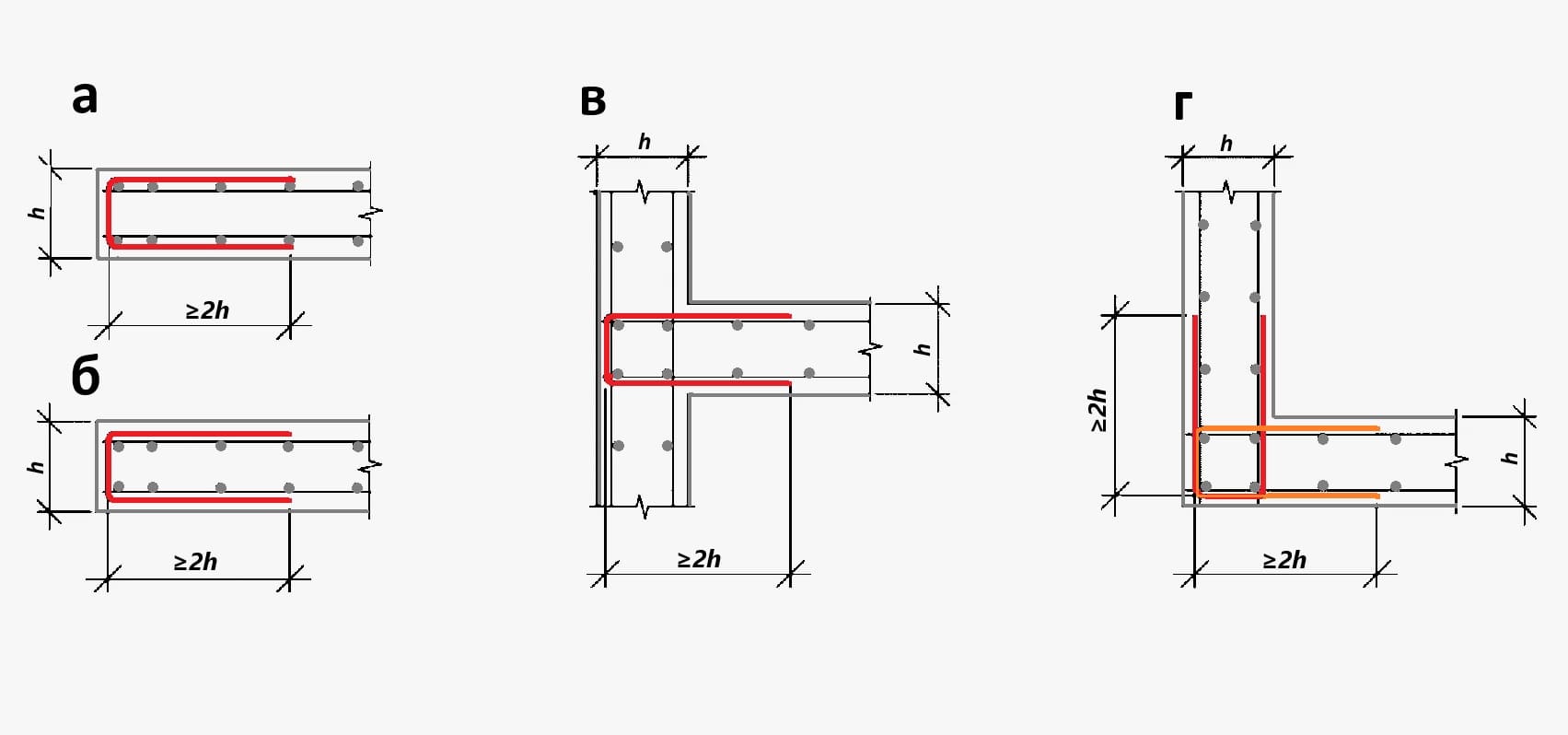

  • Вязка углов довольно важный узел, кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на углу треугольник правильной формы. Концы делают не короче 150 мм., подогнув, вяжут параллельно продольным прутам, их следует вязать проволокой в двух местах. Закладывают их в ленточный фундамент по основным углам на верхний и нижний ярус каркаса.

В некоторых случаях пускают по периметру всего фундамента дополнительные стержни арматуры диаметром 14-16 мм. Но это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего ленточного фундамента. Правильно их проложить по центру каркаса, если каркас состоит из четырёх прутов лежащих горизонтально, их укладывают на поперечные пруты на нижний ярус самого каркаса. Их также нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Выпуски за границы конструкции тема отдельная. При изготовлении каркаса надо понимать, что короткие выпуски (края поперечных арматур), должны соответствовать простой формуле, диаметр, умноженный на 3, это и будет оптимальная длина, на которую арматура должна выступать по бокам каркаса. Например, прут 10 мм, выпуски делают 25-30 мм, от наружного края.  При ячейке 40*40 см., их нарезают с плюсовым допуском в 5,5-6 см.

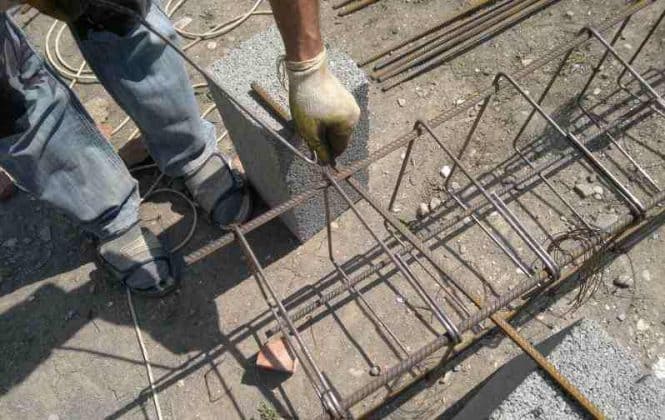

Как быстро собрать каркас из арматуры для ленточного варианта

Расчёт здесь прост. При ширине канавы в 400 мм., а глубине 600, нарезаем поперечины длиной 360 мм, из прутка диаметром 10 мм. Шаг обрешетки, будет 300 мм., режим вертикальные прутья 650 мм., учитывая, что при установке они немного погрузятся в щебень. Промеряем стороны траншеи по длине. Берём арматуру 12 мм, для вязки прогонов.

Совет: Когда начнёте вязать боковые конструкции (лесенки), учитывайте допуски для углов, расстояние для заведения готовых боковых каркасов. По краям несколько поперечин не вяжут, что облегчит сборку боковых конструкций в траншее.

Закладывание арматуры

Закладывание арматуры

Затем ставят готовые лесенки в канаву и начинают вязку от углов, придав жёсткость предварительному каркасу. Выставляют их по размеру, повязав несколько прутов по углам. Должно получиться что-то наподобие забора из арматуры с одинаковым шагом вертикальных прутов.

Читайте:
Как правильно вязать и гнуть арматуру для фундаментов: технология монтажа

Вяжем перпендикулярные перемычки и усиление углов. Можно изготовить сразу несколько длинных прогонов, но тогда его монтаж проводят с помощью грузоподъёмных механизмов, тали.

Попробуйте сначала изобразить каркас на бумаге, боковые, верхние проекции и тогда правильно собрать конструкцию для своего фундамента не составит труда.

Важно: Целесообразным будет при закладке любого фундамента провести точные расчеты, поручив это специалистам или инженерам. Связать правильно каркас не проблема, вот срок службы ленточного фундамента зависит от других отдельных факторов. А именно: качество бетона, точность просчётов всех элементов усиления, подготовки, уплотнения несущей подушки и уплотнения самого бетона.
