Как устроены ленточные глубокозаглубленные фундаменты

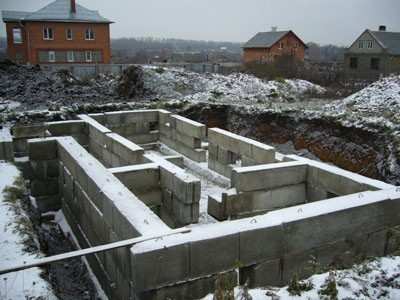

Фундамент ленточный глубокого заложения

Основой любого капитального строения, здания, сооружения является фундамент. Большинство эксплуатационных и технических характеристик зависят от его правильного обустройства. Технология возведения ленточных фундаментов глубокого заложения выполняется поэтапно, и каждый этап имеет свои особенности.

Если в качестве примера рассматривать мелкозоглубленный фундамент, то для его обустройства необходима опалубка, если же речь идет об ином основании, то возможно ее обустраивать не придется.

Глубокозаглубленный ленточный фундамент возводится в случае, когда план будущего строения предусматривает наличие цокольного этажа.

Технология обустройства глубокозаглубленного ленточного фундамента

Фундамент- монолитная железобетонная плита высотой 250 (300) мм

Технология обустройства такого основания под частный дом либо сауну выполняется в несколько этапов. Некоторые этапы могут быть, другие же могут отсутствовать. Это зависит от конкретного сооружения.

Опишем последовательность обустройства оснований:

  • Расчет основания на несущую способность.
  • Выполнение разметки территории согласно проведенным расчетам.
  • Выполнение земляных работ, которые связанны с рытьем траншеи ниже уровня промерзания грунта.
  • Обустройство опалубки.
  • Монтаж металлического каркаса из арматуры.
  • Выполнение заливки бетонной смесью.
  • Осуществление гидроизоляционных работ.
  • Обратная засыпка основания.

Инструменты

Для самостоятельного производства ленточного фундамента глубокого заложения понадобятся такие инструменты и материалы:

  • Совковая и штыковая лопата.
  • Строительный уровень.
  • Бетономешалка либо специальная емкость для замешивания бетонной смеси.
  • Молоток с гвоздями.
  • Отвес.
  • Ножовка по металлу либо болгарка.
  • Веревка с колышками.
  • Сварочный либо вязальный аппарат.
  • Прочий инструмент.

В качестве строительного материала используют:

  • Цемент марки М500.
  • Песок.
  • Щебень средней фракции либо гравий.
  • Стальной прут диаметром 8–12 кв. мм.
  • Стальная проволока вязальная.
  • Деревянные доски.

Расчет ленточного фундамента

Схема расчета ленточного фундамента

Схема расчета ленточного фундамента

Данный этап предусматривает выполнение расчета трех основных показателей. Это длина, высота (глубина закладки) и ширина фундамента.

Длина обусловлена конструкцией сооружения, глубина заложения ленточного фундамента зависит от высоты подъема подземных вод, а также типа грунта, на котором будет строиться дом.

Основание должно располагаться ниже линии промерзания почвы, характерной для данной местности. Ширина основания рассчитывается согласно данным, которые внесены в специальную таблицу.

Последовательность расчета сводится к следующему:

  1. Не учитывая массу ленточного фундамента, считают общий вес строения.
  2. По типу грунта определяют его несущую способность.
  3. Определяют ширину фундамента, благодаря которой он, без учета собственной массы, будет способен выдерживать общий вес конструкции. При этом также учитывается несущая способность почвы.
  4. По имеющимся данным определяют массу ленточного фундамента.
  5. После этого рассчитывают ширину основания, которое способно будет выдержать такую нагрузку.
  6. Сложив суммы ширин, полученных в пункте №3 и пункте №5, определяют конечную ширину ленточного фундамента.

Необходимо отметить, что ленточный фундамент, расположенный ниже уровня промерзания, имеет отличную несущую способность. Например, основание шириной в десятую часть метра способно выдержать несколько номинальных масс. Но, к сожалению, фундамент такой ширины в строительстве не используется.

Величина ширины определяется в зависимости от материала, из которого будут возводиться стены. Для деревянной сауны, стены которой выполнены из бревен, подойдет основание шириной до четверти метра.

Читайте:
Прокладка коммуникаций в ленточных фундаментах

Выполнение разметки, проведение земляных работ

Разметка ленточного фундамента

Разметка ленточного фундамента

Разметка наносится на то место, где будет располагаться строение. Она выполняется довольно просто, если под рукой имеется веревка и колышки. Глубина закладки основания ниже точки промерзания не может быть указана, поэтому размечают длину и ширину.

На внешних углах фундамента вбиваются колышки, между которыми фиксируют веревку. Теперь необходимо определить диагональ каждого прямоугольного участка. Если обе диагонали равны, то это говорит об правильно выполненной разметке.

Ленточный фундамент глубокого заложения, устраиваемый ниже линии промерзания, может выполняться без опалубки. Соответственно траншею можно рыть только под его габариты. Вырытый грунт следует размещать вне отмеченной территории. Из-за того, что обратной засыпки не будет грунт размещать внутри нецелесообразно.

Формирование опалубки

Формирование опалубки ленточного фундамента

Формирование опалубки ленточного фундамента

Опалубка для фундамента глубокого заложения в основном выполняется из обрезной доски, но можно купить и пластиковый комплект. Опалубка делается под размер основания, при этом доски сколачивают в щиты. В щитах не должно быть щелей.

Чтобы не допустить раздвижения щитов при заливке бетонной смеси снаружи их фиксируют с помощью откосов. Для скрепления двух противоположных стенок опалубки через каждые 50 см устанавливают перемычки П-образной формы.

Прежде чем приступить к установке опалубки нужно предварительно сформировать на дне траншеи под линией промерзания песчаную подушку. В качестве гидроизолирующего слоя на дно укладывается рубероид.

Важно знать: перед заливкой цементного раствора деревянные доски необходимо обильно смочить водой, дабы они не впитали ее из самой смеси.

Формирование армированного остова

Армирования ленточного фундамента

Армирования ленточного фундамента

Любой фундамент подвержен армированию, как мелкого, так и глубокого заглубления. В связи с трудоемкостью выполняемых работ не каждый застройщик его выполняет.

От габаритов основания зависит диаметр стальных прутов, используемых при армировании. Оптимальное поперечное сечение арматуры – 8–12 кв. мм. Армирование фундамента выполняется на основе металлического остова, который может быть сетчатым либо состоять из поясов.

Поясом называют конструкцию, образованную горизонтальными прутами, скрепленными между собой перемычками. Вертикальные перемычки скрепляют между собой два пояса, причем длина их не должна превышать полметра. Армирование с использованием поясом – редкое явление.

В строительстве в основном применяют армирование сеткой. Пояс – это конструкция из нескольких стержней, расстояние между которыми 10–15 см. Расстояние между каждыми двумя стержнями одинаковое. Эту же величину необходимо соблюдать при расположении вертикальных перемычек, высота которых равняется этому же длине.

В отдельно взятом поясе прутья через каждые 10–15 см соединяются горизонтальными перемычками. В итоге получится арматурная сетка с квадратными окнами, стороны которых будут находиться в пределах 10–15 см.

Данный способ армирования считается лучшим с одной стороны и дорогостоящим – с другой стороны. Образованные пояса скрепляют между собой проволокой либо сваривают при помощи электросварки.

Изготовление бетона и его заливка

Прежде чем сформировать опалубку нужно приготовить бетонную смесь, придерживаясь таких пропорций:

  • Одна часть цемента.
  • Одна часть воды.
  • Три части песка.
  • Две части щебня средней фракции.

Согласно справочным данным можно выбрать необходимую для вас марку бетона, соблюдая при этом точную дозировку. Например, бетон марки B150 можно изготовить, используя цемент марки M500 и выше. Этот бетон прекрасно подходит для обустройства ленточного фундамента, располагаемого под линией промерзания почвы.

Если работа выполняется ступенчато из-за большого объема работ, то опалубку разделяют вертикально на секции. Это нужно для того, чтобы фундамент со временем не разрушился. Если заливать его горизонтально, то основание дома вскоре расслоится.

Бетонным раствором сначала заливаются углы, постепенно перемещаясь вдоль стен. После этого его следует тщательно уплотнить, дабы внутри не образовалось воздушных полостей.

Читайте:
Пошаговая инструкция для ленточного фундамента своими руками

Проведение гидроизоляционных работ с последующей засыпкой

Гидроизоляция ленточного фундамента

Гидроизоляция ленточного фундамента

После полного застывания бетона можно демонтировать опалубку. Чтобы не допустить промерзания и разрушения фундамента глубокого заложения выполняют гидроизоляционные работы.

Слой рубероида сможет защитить основание не только от промерзания, но и от воздействия грунтовых вод.

Листы рубероида также накладываются сверху и сбоку конструкции, после чего покрываются обмазочной гидроизоляцией.

Проведение гидроизоляционных работ оканчивается обратной засыпкой, которую необходимо выполнить равномерно и снаружи, и изнутри фундамента.

Засыпка выполняется с помощью вырытого грунта при условии, что он непучинистый. В противном случае заменить его подобным. Также предлагаем вашему вниманию следующее видео:
