Технология возведения свайно-ростверковых фундаментов

Свайно-ростверковые фундаменты пользуются заслуженной популярностью среди многих частных застройщиков, особенно при возведении зданий на сложных по рельефу и структуре грунтах при глубинном или поверхностном заложении. Это бюджетный вариант оснований, способный выдержать большие нагрузки, обеспечивает долговечную и надежную конструкцию. Только этого возможно достичь, только если соблюдать все этапы технологии строительства фундамента.

Устройство свайного фундамента с ростверком

Фундамент свайный с монолитным ростверком

Фундамент свайный с монолитным ростверком

Такие основания состоят из свай и монолитного или ленточного ростверка, соединенного жестко с каждой сваей. В зависимости от глубины заложения свай, они бывают следующих типов:

  • забивные;
  • бурозабивные;
  • винтовые;
  • инъекционные.

Каждый вид свай выбирается под конкретный тип почвы и уровня заложения, а также с учетом глубины заложения грунтовых вод. Понятно, что финансовая составляющая также играет важную роль, ведь, например, забивные сваи монтируются с помощью специальной строительной техники, а бурозабивные или винтовые можно установить своими руками.

Также они подбираются по материалу, ведь под конкретный тип почвы покупаются или делаются свои сваи.

Например, деревянные сваи не подходят для пучинистых почв с высоким содержанием грунтовых вод, а металлические быстро разрушаются за счет влияния агрессивных грунтовых вод.

Технология расположения свайных конструкций

  • Схема устройства свайного фундамента

    Схема устройства свайного фундамента

    одиночные конструкции – ростверк делается ленточный, соединенный армированием, несущие плиты расположены каждая над своей сваей;

  • ленточные – предусмотрено большое количество опор, расположенных по всему периметру будущего здания, а поверх будет монтироваться ленточный монолитный ростверк;
  • полосная установка – используется для массивных сооружений на почвах, склонных к сезонному смещению. Опоры связывают между собой арматурой, могут быть одиночными полосами;
  • кустами (пучком) – монтаж проводят только под конкретными опорными элементами, чаще всего на углах основания, где будет предусмотрена основная нагрузка;
  • сплошным полем под всем зданием. Практикуется, если будет строиться железобетонный монолитный ростверк.

Конструкция ростверка

Схема поэтапного возведения ростверка. Разметка свайного поля.

Схема поэтапного возведения ростверка. Разметка свайного поля.

Ростверк – это верхняя часть свайного основания. Именно на него ложится вся нагрузка непосредственно от несущих стен и перекрытий, а основное его назначение – это правильный равномерный перенос нагрузки от здания на каждую опору отдельно или на их пучок.

Производятся ростверки с различных материалов, а самым надежным и долговечным считается монолитный ростверк (железобетонный, бетонный с армированием, ленточный с блоков, прочие модификации).

Такая плита всегда делается на некотором расстоянии от поверхности почвы, пространство под ними иногда открытое, а в некоторых случаях строят кирпичную кладку по периметру ростверка с целью сделать теплоизоляцию внутренней поверхности конструкции.

Технология строительства свайно-ростверковых фундаментов

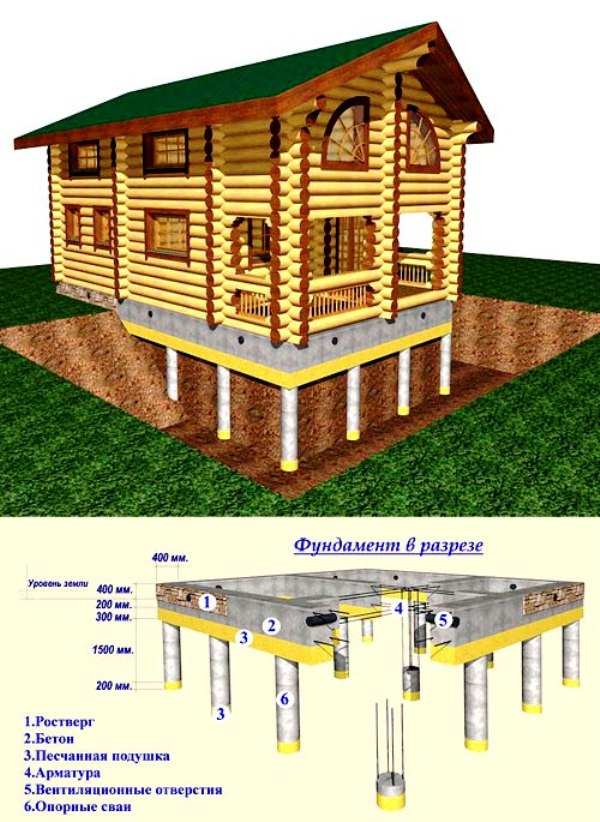

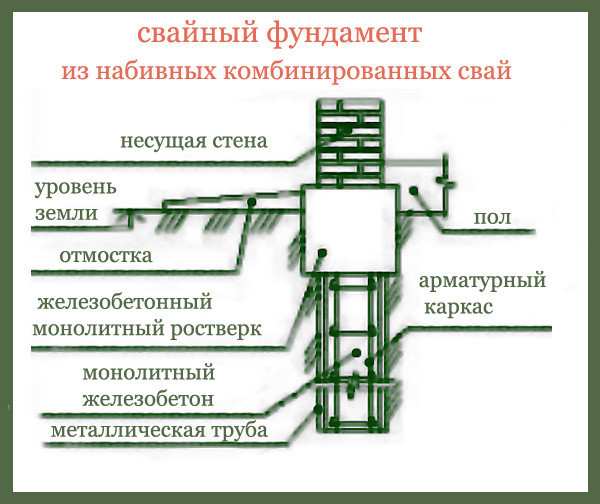

  • Свайно-ростверковый фундамент в разрезе

    Свайно-ростверковый фундамент в разрезе

    Проведение подробных изыскательных работ, в результате которых нужно получить подробную информацию о типе почвы и глубине заложения водных горизонтов;

  • Разработка проекта основания, где сразу будут предусмотрены расчеты допустимых нагрузок на каждую опору, глубина их заложения, а также тип ростверка;
  • Монтаж опор. Если в проекте четко указано, какой тип опор нужно использовать, то и технология их установки уже предусмотрена. Бывает, что при возведении небольших зданий на сваях сделан только расчет нагрузок. Тогда строитель сам определяется с типом свай и часто используется винтовые или инъекционные опоры, которые легче монтировать.
  • Установка ростверка с дальнейшим его армированием;
  • Обустройство цоколя, проведение гидроизоляционных и теплоизоляционных работ внутренней части пола.

Как правило, ключевым фактором при выборе типа и длины фундамента будет глубина заложения нижней кромки основания.

Также нужно проводить расчеты нагрузок на опоры, только сделать это самостоятельно очень сложно, тут нужно иметь специализированное строительное образование.

При расчете нагрузок берется во внимание масса несущих стен и перекрытий, масса возможных сезонных нагрузок, полезные нагрузки от мебели и полученный результат умножается на коэффициент 1.3.

Расчет опор и ростверка

Свайный фундамент с ростверком

Свайный фундамент с ростверком

Особенность конструкции свайно-ростверковых оснований в том, что тут нужно правильно проводить расчеты количества, способа расположения, глубины заложений и несущего типа опор. В традиционном строительстве на обычных почвах расстояние между опорами составляет до 1.5 метра, а глубина погружения 1.5-2.0 метра с выступом над верхней кромкой поверхности до 3 метров.

Но опоры часто используются фабричные с уже готовыми техническими данными и длиной, поэтому теперь нужно пристальное внимание обратить на расчет ростверка.

Расчет ростверка – это целая технология, где предусмотрен даже изгиб от влияния атмосферных сил и деформация или смещение за счет подвижек почвы. Как правило, для небольших сооружений используется ростверк высотой не менее 25 см и шириной минимум 40 см (но не меньше ширины несущих стен будущего здания).

Отдельно нужно сделать расчет ростверка на изгиб. Он делается по граням колонн в сечениях, по ступеням ростверка и наружным граням конструкции. После получения всех отдельно взятых результатов они суммируются и умножаются на поправочный коэффициент 1.2.

Этапы строительства такого основания

возведение свайно-ростверкового фундамента в ускоренном процессе

Примерно так выглядит возведение свайно-ростверкового фундамента в ускоренном процессе

Если выполнять земельные работы самостоятельно, тогда лучше взять в аренду земляной механический бур. Только его стоит использовать, если покупаются заводские винтовые или набивные сваи. В случае использования инъекционных опор бур не практикуют.

Заливка свай. Это целая технология, способная существенно экономить средства и время. Оптимальный вариант состоит с нескольких этапов:

  • Подготовка ямы на граничную глубину залегания подошвы сваи. Затем делается труба с рубероида или устанавливается готовая асбестовая полая трубка.
  • Внутри трубки устанавливаются вертикальные слои арматуры с поперечным армированием, все соединения нужно делать только болтовыми, сварка запрещена из-за возможной деформации металла. Высота установки верхней плоскости арматуры составляет до 5 см. Это делается для соединения арматуры будущего ростверка с опорами.
  • После проведения всех предварительных монтажных работ опоры заливаются бетонным раствором до уровня верхней кромки арматурного пояса.
Заливка свайно-ростверкового фундамента

Заливка свайно-ростверкового фундамента

Уже когда в опорах застынет бетон, можно приступать к обустройству ростверка. Тут уже сам строитель определяется, монолитный или сборный ростверк делать. Но есть ряд рекомендаций специалистов, которых нужно придерживаться, а именно:

  • Запрещено делать пересечения ростверка с различными коммуникациями, особенно если используется мелкозаглубленная конструкция;
  • Отклонение опор от вертикали должно составлять не более 5 см;
  • Все стыки и швы в ростверке заделываются бетонным раствором с чистого цемента и песка или при содержании щебня мелкой фракции;
  • Армирование ростверка обязательно в любом случае. Причем нижний пояс армирования нужно обязательно соединить с верхним поясом опор. Диаметр прутьев может быть различным, но не менее 1.4 см при длине одного звенья до 2 метров. Если такой длины арматуры нет, тогда нужно увеличивать количество горизонтальных поясов.

Понятно, что без обустройства цоколя в свайно-ростверковом фундаменте не обойтись, но технологий тут существует большое количество и каждый решает сам. Для жилых зданий утепление цоколя обязательно, а для хозяйственных построек делать его не обязательно.
